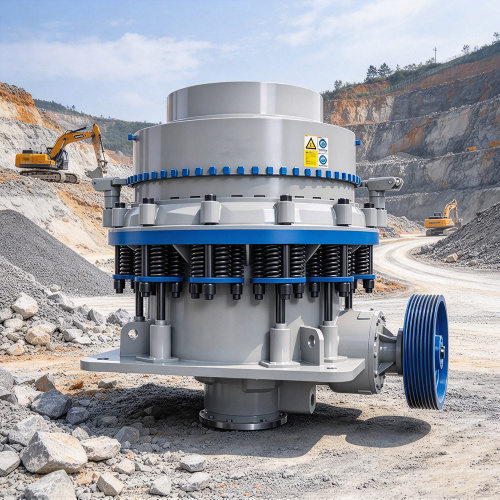

Μεταλλουργία Hydropower Δομικό Υλικό Εγκαταστάσεις Symons Cone Crusher Uniform Product Low Consumption Προμηθευτής

Hard Medium Hard Ore Rock Sites Hydraulic Cavity Clearing Compound Cone Crusher High Efficiency Προμηθευτής

Επισκόπηση εξοπλισμού

Σύστημα καθαρισμού υδραυλικής κοιλότητας, γρήγορη ανάκτηση παραγωγής: Όταν συμβαίνει μη φυσιολογική διακοπή λειτουργίας, όπως στιγμιαία απόφραξη του θαλάμου, το υδραυλικό σύστημα καθαρισμού κοιλότητας μπορεί να αυξήσει το κενό μεταξύ του σταθερού κώνου και του κινούμενου κώνου μέσω υδραυλικής ανύψωσης, καθιστώντας βολικό τον γρήγορο καθαρισμό του συσσωρευμένου υλικού στο θάλαμο σύνθλιψης. Αυτό εξοικονομεί σημαντικά χρόνο συντήρησης και μειώνει τις απώλειες χρόνου διακοπής λειτουργίας.

Προστασία από υπερφόρτωση ελατηρίου, διασφάλιση της ασφάλειας του εξοπλισμού: Όταν το μη θρυμματισμένο υλικό εισέρχεται στον θάλαμο σύνθλιψης, το σύστημα προστασίας υπερφόρτωσης με ελατήρια από κράμα χάλυβα υψηλής απόδοσης ως πυρήνα τίθεται σε ισχύ. Το χιτώνιο στήριξης και το πλαίσιο συμπιέζονται με ελατήρια. Όταν εισέρχονται ξένα αντικείμενα, τα ελατήρια συμπιέζονται και παραμορφώνονται, διευρύνοντας το άνοιγμα εκκένωσης και εκφορτώνοντας τα ξένα αντικείμενα και στη συνέχεια επαναρυθμίζονται αυτόματα. Αυτό προστατεύει αποτελεσματικά την κύρια μονάδα και αποφεύγει τη ζημιά στα εξαρτήματα του πυρήνα.

Πολυστρωματική σύνθλιψη με μεγάλη αναλογία μείωσης, ομοιόμορφο μέγεθος σωματιδίων και υψηλή απόδοση: Υιοθετείται ένα ειδικό προφίλ θαλάμου σύνθλιψης προσαρμοσμένο στην αρχή της πλαστικοποίησης. Ο κώνος σύνθλιψης απομακρύνεται σε μεγαλύτερη απόσταση από το κοίλο σε κάθε διαδρομή, επιτρέποντας σε περισσότερο υλικό να εισέλθει στον θάλαμο σύνθλιψης και δημιουργώντας μεγαλύτερο όγκο εκκένωσης, επιταχύνοντας τη διέλευση του υλικού. Τα βασικά εξαρτήματα είναι κατασκευασμένα από ειδικά υλικά, υποστηρίζοντας μεγάλη αναλογία μείωσης, ομοιόμορφο μέγεθος σωματιδίων τελικού προϊόντος και μειωμένο κυκλοφοριακό φορτίο.

Υποστήριξη άνω και κάτω κύριου άξονα, ισχυρότερη φέρουσα ικανότητα: Ο κύριος άξονας υποστηρίζεται τόσο στο άνω όσο και στο κάτω άκρο, ικανός να αντέξει μεγαλύτερη δύναμη σύνθλιψης και μεγαλύτερη διαδρομή. Η επιλογή εξαρτημάτων και ο δομικός σχεδιασμός είναι λογικές και ο βραχίονας της δύναμης σύνθλιψης είναι μακρύς, μειώνοντας το φορτίο στα ρουλεμάν ολίσθησης, τα γρανάζια και το πλαίσιο. Το πλήρες μηχάνημα έχει μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας και λογική κατανομή ισχύος.

Σύστημα διπλής αντλίας Thin Oil Lubrication, σταθερή και αξιόπιστη λειτουργία: Εξοπλισμένο με ειδικό σύστημα κυκλοφορίας λίπανσης λεπτού λαδιού. Η θερμοκρασία του λαδιού επιστροφής ελέγχεται στους 60 βαθμούς Κελσίου. Το νέο σύστημα φιλτραρίσματος λαδιού διασφαλίζει ότι η συσκευή μετάδοσης δεν θα φθαρεί κατά λάθος. Η παροχή λαδιού διπλής αντλίας διατηρεί την άνοδο της θερμοκρασίας του κύριου άξονα και του χάλκινου χιτωνίου σε χαμηλά επίπεδα, εξασφαλίζει αξιόπιστη λειτουργία και επεκτείνει τα διαστήματα συντήρησης.

Σενάρια εφαρμογής

Δευτερεύουσα και λεπτή σύνθλιψη μέτριας σκληρότητας και πάνω από μεταλλεύματα και πετρώματα. Δευτερογενής και τριτογενής σύνθλιψη σε μεγάλες γραμμές παραγωγής άμμου και αδρανών. Σύνθλιψη πρώτων υλών στη μεταλλουργία, τα οικοδομικά υλικά και τις χημικές βιομηχανίες. Επεξεργασία λίθων για υδροηλεκτρικά έργα, μεταφορές και κατασκευαστικά έργα. Μεγάλες εγκαταστάσεις με υψηλότερες απαιτήσεις για αξιοπιστία, απόδοση και ευκολία προσαρμογής.

Ροή διαδικασίας

Βήμα 1 Τροφοδοσία: Το προϊόν από το προηγούμενο στάδιο του θραυστήρα σιαγόνων τροφοδοτείται ομοιόμορφα στον θάλαμο σύνθλιψης μέσω του ιμάντα μεταφοράς και της συσκευής τροφοδοσίας, εξασφαλίζοντας σταθερό επίπεδο πλήρωσης και συνεχή πολυστρωματική σύνθλιψη.

Βήμα 2 Πολυστρωματική σύνθλιψη: Ο κινητήρας οδηγεί το έκκεντρο χιτώνιο για να περιστραφεί μέσω της τροχαλίας ή της ζεύξης, του άξονα μετάδοσης και του κωνικού γραναζιού. Ο κώνος σύνθλιψης εκτελεί αιωρούμενη κίνηση γύρω από ένα σταθερό σημείο. Ο μανδύας άλλοτε πλησιάζει και άλλοτε φεύγει από την κοίλη επιφάνεια. Το υλικό κρούεται συνεχώς, εξωθείται και κάμπτεται για να συνθλιβεί.

Βήμα 3 Εκκένωση: Το θρυμματισμένο υλικό αποβάλλεται υπό τη βαρύτητα. Το ειδικό προφίλ θαλάμου και η μεγαλύτερη διαδρομή παρέχουν μεγαλύτερο όγκο εκκένωσης και μεγαλύτερη ταχύτητα διέλευσης.

Βήμα 4 Έλεγχος επιθεώρησης και κλειστό κύκλωμα: Το εκφορτισμένο υλικό ταξινομείται με δονούμενη οθόνη. Τα πιστοποιημένα τελικά προϊόντα παράγονται. Το υπερμεγέθη υλικό επιστρέφεται με ιμάντα επιστροφής για σύνθλιψη ξανά, σχηματίζοντας έναν κύκλο κλειστού κυκλώματος.

Βήμα 5 Υπερφόρτωση και Χειρισμός ξένων αντικειμένων: Όταν εισέρχονται ξένα αντικείμενα που δεν συνθλίβονται, το σύστημα ασφαλείας ελατηρίου συμπιέζεται για να μεγεθύνει το άνοιγμα εκκένωσης και να εκκενώσει τα ξένα αντικείμενα. Ο υδραυλικός καθαρισμός κοιλότητας μπορεί να ενεργοποιηθεί όταν είναι απαραίτητο.

Βήμα 6 Λίπανση και παρακολούθηση: Η διπλή αντλία λεπτού λαδιού παρέχει συνεχώς λάδι. Η θερμοκρασία του λαδιού επιστροφής και η πίεση λαδιού παρακολουθούνται σε πραγματικό χρόνο, διασφαλίζοντας ότι ο κύριος άξονας, το χάλκινο χιτώνιο και τα γρανάζια παραμένουν σε καλή κατάσταση.

Περιεχόμενο υπηρεσίας

Σχεδιασμός Σχεδίου: Δοκιμή σκληρότητας και λειαντικότητας υλικού, αριθμός σταδίου σύνθλιψης και επιλογή τύπου θαλάμου, υπολογισμός διαδικασίας κλειστού κυκλώματος και υπολογισμός ικανότητας επεξεργασίας. Διάταξη διαδικασίας παραγωγής, επιλογή εξοπλισμού και υπολογισμός κόστους ανά τόνο.

Κατασκευή Εξοπλισμού: Τα βασικά μέρη είναι κατασκευασμένα από ειδικά υλικά. Ο κύριος άξονας, το χάλκινο χιτώνιο, τα γρανάζια και άλλα μέρη μετάδοσης είναι επεξεργασμένα με ακρίβεια. Καμία δοκιμαστική λειτουργία φορτίου και φορτίου δεν ολοκληρώνεται πριν από την παράδοση για την επαλήθευση της αύξησης της θερμοκρασίας, της πίεσης λαδιού και του μεγέθους των σωματιδίων εκκένωσης.

Εγκατάσταση και θέση σε λειτουργία: Έλεγχος μέτρησης θεμελίωσης, τοποθέτηση της κύριας μονάδας, θέση σε λειτουργία λεπτής σύνδεσης σταθμού λαδιού και ηλεκτρικού συστήματος και δοκιμαστική λειτουργία με υλικό. Εκτελούνται βαθμονόμηση μεγέθους σωματιδίων εκκένωσης, επίδειξη λειτουργίας προστασίας από υπερφόρτωση και υδραυλικής κοιλότητας, αποδοχή ασφάλειας και εκπαίδευση λειτουργίας.

Ανάθεση λειτουργίας και συντήρησης: Διατίθενται υπηρεσίες ανάθεσης της EPCO, συμπεριλαμβανομένων τακτικών επιθεωρήσεων, αντικατάστασης λιπαντικού και στοιχείου φίλτρου, προμήθειας εξαρτημάτων φθοράς, επιθεώρησης υδραυλικού συστήματος, απομακρυσμένης διάγνωσης και βελτιστοποίησης χωρητικότητας. Είναι δυνατή η σύναψη συμβάσεων ανά τόνο ή η επιτόπια λειτουργία.

Περίπτωση και Δεδομένα Έργου

Έργο αναβάθμισης γραμμής παραγωγής αδρανών αδρανών γρανίτη Ogun State Ogun της Νιγηρίας: Η αρχική γραμμή παραγωγής του πελάτη χρησιμοποιούσε έναν παλιό θραυστήρα κώνου ελατηρίου για δευτερεύουσα σύνθλιψη. Ο εξοπλισμός παρουσίαζε συχνά απόφραξη του θαλάμου και ο καθαρισμός της κοιλότητας χρειάστηκε πολύ χρόνο. Υπήρχε επίσης έλλειψη αποτελεσματικής προστασίας όταν εισέρχονταν μη συνθλίψιμα ξένα αντικείμενα. Η άνοδος της θερμοκρασίας του κύριου άξονα και του χάλκινου χιτωνίου ήταν υψηλή και τα εξαρτήματα φθοράς καταναλώθηκαν γρήγορα, επηρεάζοντας την παροχή της περιόδου αιχμής. Το έργο αναβαθμίστηκε σε σύνθετο κωνικό θραυστήρα Zhongyu Dingli για δευτερογενή σύνθλιψη. Το υλικό τροφοδοσίας είναι υλικό γρανίτη μετά από σύνθλιψη σιαγόνων. Η πραγματική ικανότητα λειτουργίας είναι περίπου 250 τόνοι την ώρα. Τα τελικά προϊόντα παρέχονται σε εργοστάσια ανάμειξης ασφάλτου, οδικές βάσεις και εμπορικές μονάδες παραγωγής σκυροδέματος. Ο εξοπλισμός είναι εξοπλισμένος με ένα διπλό αντλιοστάσιο λίπανσης λεπτού λαδιού και συνδέεται με το αρχικό σύστημα διαλογής κλειστού κυκλώματος γραμμής. Σχόλια πελατών: το υδραυλικό σύστημα καθαρισμού κοιλότητας μπορεί να ανυψώσει και να καθαρίσει γρήγορα την κοιλότητα κατά τη διάρκεια περιστασιακής απόφραξης του θαλάμου. Οι εργασίες καθαρισμού κοιλοτήτων που προηγουμένως διαρκούσαν αρκετές ώρες συντομεύονται σημαντικά. Η προστασία υπερφόρτωσης ελατηρίου εκτόξευε αποτελεσματικά ξένα αντικείμενα σε πολλές περιπτώσεις όταν αναμειγνύονταν μεταλλικά κομμάτια, χωρίς ζημιά στην κύρια μονάδα. Το ελασματοποιημένο προφίλ θαλάμου σύνθλιψης καθιστά ομοιόμορφο το μέγεθος σωματιδίων του τελικού προϊόντος, μειώνει την περιεκτικότητα σε νιφάδες και επιμήκυνση και μειώνει το κυκλοφοριακό φορτίο κλειστού κυκλώματος. Η θερμοκρασία του λαδιού επιστροφής του συστήματος λίπανσης λεπτού λαδιού παραμένει σταθερή εντός του απαιτούμενου εύρους. Η αύξηση της θερμοκρασίας του κύριου άξονα και του χάλκινου χιτωνίου είναι χαμηλή. Τα διαστήματα αντικατάστασης λαδιού λίπανσης παρατείνονται. Ο χρόνος διακοπής της βλάβης μειώνεται αισθητά. Η χωρητικότητα της περιόδου αιχμής και η σταθερότητα του εφοδιασμού ανταποκρίνονται στις προσδοκίες.

FAQ

Ε1: Πώς αντιμετωπίζεται η απόφραξη του θαλάμου και το συσσωρευμένο υλικό στην κοιλότητα; Πόσο καιρό διαρκεί το κλείσιμο;

Αυτό το μηχάνημα είναι εξοπλισμένο με ένα υδραυλικό σύστημα καθαρισμού κοιλότητας (υδραυλικός θραυστήρας κώνου καθαρισμού κοιλότητας που μειώνει τον χρόνο διακοπής της εύκολης συντήρησης). Όταν συμβαίνει μη φυσιολογική διακοπή λειτουργίας, όπως στιγμιαίο μπλοκάρισμα του θαλάμου, η υδραυλική ανύψωση μπορεί να αυξήσει το διάκενο μεταξύ του σταθερού κώνου και του κινούμενου κώνου, καθαρίζοντας γρήγορα το συσσωρευμένο υλικό στο θάλαμο σύνθλιψης. Η λειτουργία είναι βολική, ο χρόνος συντήρησης εξοικονομείται σημαντικά και ο μεγάλος χρόνος διακοπής που επηρεάζει την πρόοδο της παραγωγής αποφεύγεται.

Ε2: Τα μη θρυμματισμένα ξένα αντικείμενα που εισέρχονται στον θάλαμο σύνθλιψης θα προκαλέσουν ζημιά στον εξοπλισμό;

Όχι. Ο εξοπλισμός χρησιμοποιεί ελατήρια από κράμα χάλυβα υψηλής απόδοσης ως τον πυρήνα του συστήματος προστασίας από υπερφόρτωση (σύστημα προστασίας από υπερφόρτωση ελατηρίου κώνου θραυστήρα μη θρυμματισμένη προστασία ασφάλειας υλικού). Το χιτώνιο στήριξης και το πλαίσιο συμπιέζονται με ελατήρια. Όταν εισέρχονται ξένα αντικείμενα που δεν συνθλίβονται ή το μηχάνημα είναι υπερφορτωμένο, τα ελατήρια συμπιέζονται και παραμορφώνονται, διευρύνοντας το άνοιγμα εκκένωσης και εκκενώνοντας τα ξένα αντικείμενα και στη συνέχεια επαναρυθμίζονται αυτόματα. Αυτό διασφαλίζει αποτελεσματικά την ασφάλεια της κύριας μονάδας και αποτρέπει τη ζημιά στα εξαρτήματα του πυρήνα.

Ε3: Πώς είναι η απόδοση της λίπανσης, της διάρκειας ζωής και της καθημερινής συντήρησης;

Ο εξοπλισμός είναι εξοπλισμένος με ένα αποκλειστικό σύστημα κυκλοφορίας λίπανσης λεπτού λαδιού και παροχή λαδιού διπλής αντλίας (μεγάλη διάρκεια ζωής σταθερής λειτουργίας κώνου διπλής αντλίας λεπτής λίπανσης). Η θερμοκρασία του λαδιού επιστροφής ελέγχεται στους 60 βαθμούς Κελσίου. Το σύστημα φιλτραρίσματος λαδιού διασφαλίζει ότι η συσκευή μετάδοσης δεν έχει φθαρεί κατά λάθος. Η άνοδος της θερμοκρασίας του κύριου άξονα και του χάλκινου χιτωνίου είναι χαμηλή, η διάρκεια ζωής είναι μεγάλη και τα διαστήματα συντήρησης παρατείνονται. Ταυτόχρονα, βασικά μέρη κατασκευάζονται από ειδικά υλικά. Ο κύριος άξονας υποστηρίζεται τόσο στο άνω όσο και στο κάτω άκρο και ο βραχίονας της δύναμης σύνθλιψης είναι μακρύς (αρχή πλαστικοποίησης μεγάλος λόγος μείωσης κωνικός θραυστήρας ομοιόμορφο μέγεθος σωματιδίων χαμηλής κυκλοφορίας), μειώνοντας τα φορτία στα ρουλεμάν, τα γρανάζια και το πλαίσιο. Το μέγεθος των σωματιδίων του τελικού προϊόντος είναι ομοιόμορφο, η συνολική λειτουργία είναι αξιόπιστη και ο χρόνος διακοπής λειτουργίας είναι χαμηλός.

Ε4: Γιατί να μας επιλέξετε; Βασικά πλεονεκτήματα του Zhongyu Dingli

Ιδρύθηκε το 1987, η Zhongyu Dingli είναι κορυφαίος παγκόσμιος πάροχος λύσεων εξόρυξης με 38 χρόνια τεχνογνωσίας στον κλάδο. Με 140+ διεθνείς πατέντες, έξυπνο εργοστάσιο 32.000 ㎡ και προηγμένο κέντρο δοκιμών, προσφέρουμε 100+ μοντέλα εξοπλισμού που καλύπτουν σύνθλιψη, παραγωγή άμμου, διαχείριση κινητών λύσεων κυκλικής επεξεργασίας minfeli και Εξόρυξη αδρανών και μεταλλικών υλικών. Έχουμε παραδώσει 5.000+ γραμμές παραγωγής σε όλο τον κόσμο, παρέχοντας υπηρεσίες EPC μίας στάσης με γρήγορη εκκίνηση 58 ημερών, με υποστήριξη 30+ κέντρων εξυπηρέτησης, εγγύηση 18 μηνών και υποστήριξη πλήρους κύκλου ζωής για 10.000+ πελάτες παγκοσμίως.

Κάντε κλικ για να λάβετε προσφορά

Για λύσεις επιλογής και προσφορές για το Compound Symons Cone Crusher for Hard Ore Rock Secondary Tritiary Crushing, καλώς ήρθατε να επικοινωνήσετε με τον Zhongyu Dingli για δωρεάν σχεδιασμό διαδικασίας, διαμόρφωση εξοπλισμού και υπολογισμούς απόδοσης επένδυσης.
